XKC-40A 斜床身精密數控車床.


本著為小直徑零件的精密加工而設計的省空間、低成本的車床,主軸電機采用變頻電機或FANUC伺服電機,具有體積小、行程大、主軸轉速高、高進給精度、易操作、易維護、排屑順暢等優點。使其成為真正取得成功高精度 CNC 車床。XKC-40A系列小型精密CNC車床滿足中小直徑高精度、高效率自動化加工的需要。

主要機床設計特點:

1. 高精度主軸-機床采用套筒式主軸,日本超高精密主軸軸承,前三后二配置,保證主軸的高剛性和持久精度,主軸跳動<3μm。

2. 超強切削-高轉速、高精度液壓回轉缸,精密筒夾和高剛性精密動力卡盤配置,提高了韌性材料切削和強力切削的能力。

3. 數控系統-采用FANUC數控系統,使機床具有高穩定性。

4. 高效率加工-機床主軸最高轉速4000轉/分鐘,X、Y軸快移速度可達18米/分鐘??梢耘渲米詣?dòng)送料機,實現高速、高效自動化加工。

5. 液壓刀塔-采用高精密液壓刀塔,刀位數多,換刀高速、平穩、準確,大幅度節約加工時間。

6. 高精度進給-進給各軸全伺服驅動,采用日本THK高精度滾珠絲桿,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1.5μm。

7. 床身結構-高剛性密烘鑄鐵60°斜床身結構,排屑流暢,結構緊湊,造型美觀。

8. 液壓尾座-液壓式尾座,尾座導軌可拆卸,配置靈活,大大提高了軸類零件的加工精度和效率大幅度節約加工時間。



機械本體標準規格

加工范圍

床身最大回轉直徑

?400mm

滑板上面最大回轉直徑

?150mm

最大車削直徑

?400mm

最大車削長度

400mm

主軸

主軸轉速

XKC-40A:60~4000rpm

主軸可通棒料直徑

卡盤 ?45mm / 筒夾 ?42mm

主軸通孔直徑

           ?57mm

主電機

           5.5KW/7.5KW-FANUC

7.5KW/11KW-超同步

刀架

刀位數

8

刀具尺寸(車刀/鏜孔刀

20*20/ ?25mm

尾座

套筒直徑

?60mm

頂尖錐度

莫氏No.4高精度回轉頂尖

套筒行程

80mm

進給

X軸行程

220mm

Z軸行程

450mm

X/Z軸最大快移速度

18m/min

X/Z進給電機

伺服1.2KW

其他

中空液壓卡盤

6寸

中空液壓缸

6寸

電源容量

12KWV

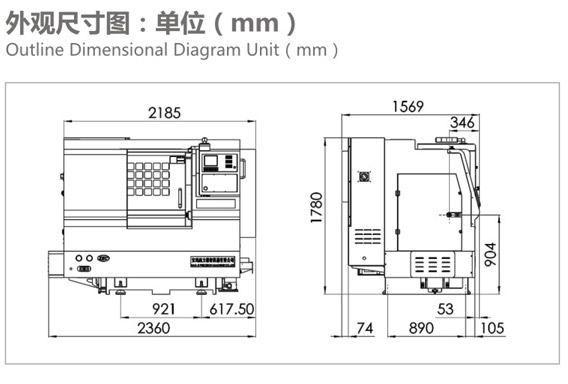

機床尺寸(長*寬*高

2360*1569*1780mm

機床重量

3000KG

CNC裝置標準規格

控制系統

FANUC Oi-MATE TD/TF

控制軸數

同時2軸,手動1軸

輸入方式

MDI鍵入,絕對值/增量值同時并用

程序記憶容量

640M(512K)

插補機能

直線 錐面 圓弧 車螺紋

最小設定單位

0.0001

最小移動單位

X:0.0005 Z:0.001

切削進給速度

每分鐘進給

1-10000mm/min

每回轉進給

0.0001-500mm/rev

刀具位置補償

形狀補償

±999.9999

磨損補償

±9.9999

刀具補償數

64組

登錄程序數

400個

手動移動倍率

0.5/0.1/0.01/0.001

輔助機能

M S T

停頓時間

0~99999.999秒

工進進給倍率

0~150%

快速進給倍率

F0、F25、F50、F100

輸入輸出接口

RS232C

顯示語言

中文/英文

標準附屬品

切削液裝置

1套

照明裝置

1套

集中潤滑裝置

1套

液壓夾緊系統

1套

端面刀座

1套

內徑刀座

3件

刀把固定塊

8件

液壓尾座

1件

液壓刀塔(8工位)

1套

工具和工具盒

1套

斷路保護器

1套

機床地腳盤

4件

機床聚乙烯塑料保護袋

1套

信號燈

1套

液壓卡盤

1套

變壓器

1臺

熱交換器

1件

機床全封閉外殼

1套

特殊附屬品明細

液壓卡盤(8寸)

液壓筒夾(5寸)

自動送料裝置

自動接料裝置

零件傳輸機構

筒夾彈性?shī)A頭

各類刀具

氣動系統

各類夾具、夾頭

計數器

刀具變徑套

鏈板式自動排屑器
