XKC-S16B/S20B系列機床采用FANUC5軸控制系統，主副軸均采用內藏式電主軸結構，強制循環油冷卻，轉速高、噪聲小、熱變形??；走刀、走心加工可換，適應性廣；副軸設計，實現了雙向加工；主軸Cs軸0.001度控制精度和動力刀具配置，實現了精密鉆、銑功能；機電一體化排刀式刀具布局，結構緊湊，操作安全方便，是批量生產軍工、航天、航空、醫療器械、電子元件、鐘表零件及各種精密小零件的理想設備，特別適用于細長軸類復雜零件的批量連續加工。
機械本體標準規格
加工范圍 | 最大夾持直徑：走心（走刀） | ?16/?20mm | ||
最大加工長度 | 210mm（固定導套）/80mm（旋轉導套）/45mm（走刀） | |||
主軸最大鉆孔直徑 | ?7mm（ER11） | |||
主軸最大攻絲直徑 | M6（ER11） | |||
副軸最大夾持直徑 | ?16/?20mm | |||
副軸最大鉆孔直徑 | ?7mm（ER11） | |||
副軸最大攻絲直徑 | M6（ER11） | |||
動力頭最大鉆孔直徑 | ?6mm | |||
動力頭最大刀具直徑 | ?10mm（ER16） | |||
動力頭最大攻絲直徑 | M5 | |||
主、副軸規格 | 中心高度 | 1000mm | ||
主軸轉速 | 200～10000rev/min（常用6000r/min） | |||
速度指令 | S代碼+4位指令 | |||
主軸電機功率 | 內藏式馬達1.5/2.2kw | |||
副軸電機 | 內藏式馬達1.5/2.2kw | |||
副軸轉速 | 200～10000rev/min（常用6000r/min） | |||
孔徑 | ?17.0mm | |||
切削油裝置 | 油箱容量 | 80.0L | ||
油泵功率 | 0.18kw | |||
切削油種類 | 非水性 | |||
進給軸 | 控制軸數 | 5軸 | ||
快移速度 | 24m/min | |||
Z1軸行程 | 220mm | |||
Z2軸行程 | 170mm | |||
X1軸行程 | 42mm | |||
X2軸行程 | 200m | |||
Y1軸行程 | 170mm | |||
進給 | X軸行程 | 220mm | ||
Z軸行程 | 450mm | |||
X/Z軸最大快移速度 | 18m/min | |||
X/Z進給電機 | 伺服1.2KW | |||
刀架規格 | 刀具數 | 外圓 | 5工位 | |
前端 | 4工位 | |||
動力刀具 | 4工位 最大柄徑?7.0mm | |||
背面 | 4工位 | |||
刀桿規格 | 外圓 | 12*85 | ||
前端 | ER11T-ST20*70L | |||
彈簧夾頭及導套規格 | 彈簧夾頭 | 主軸、副軸 | ?3～?16mm/?3～?20mm | |
導向套 | 固定型、回轉型 | ?3～?16mm/?3～?20mm | ||
電源及其它 | 電源容量 | 11KVA | ||
空氣壓力、流量 | 0.4Mp以上 30NL/min | |||

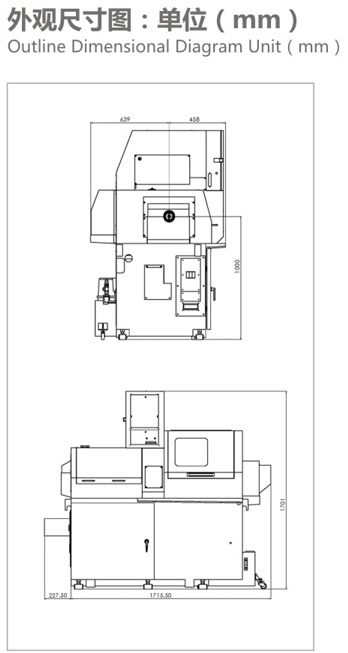

設備尺寸L*W*H | 1640*1080*1700mm | |||
重量 | 1700kg | |||
控制功能
控制軸數 | 5軸 |
同時控制軸數 | X、Z、Y |
軸名稱 | X1、X2、Z1、Z2、Y1 |
主軸電機功率 | 2.2kw |
伺服電機功率 | 0.5kw |
最小設定單位 | 0.001mm |
最小移動單位 | 0.001mm（X軸0.0005mm） |
最大指令值 | ±8digit |
插補功能 | 直線，圓弧 |
切削進給速度 | 1～6000m/min |
刀具補償量 | ±6位 |
刀具補償組數 | 64組 |
程序存儲容量 | 512k |
存取程序數 | 400個 |
輔助功能 | M5 |
主軸功能 | S5 |
刀具功能 | T4 |
